LKC-03A型路面开槽机详细描述

1、【用途及工作对象】

本机主要用于路面裂缝病害处治时的开槽作业。通过六片特质刀片快速将不规则裂缝整理成均匀的凹槽，形成新的结合面。优化灌缝材料与缝槽的接触层面，加强灌缝材料与缝槽侧壁的紧密粘结性能，从而在路表起到防水、耐拉力的效果。



2、整机构造

开槽机采用科学的后拉式作业设计原理。整体机架选用6mm厚度钢板及钢管焊接而成，外形尺寸为：1800×740×1150mm。车轮主轴两端轴承采用防尘设计，便于日常工作及保养。

3、开槽规格控制

开槽深度通过电动推杆在0-50mm之间自由调整；开槽宽度可在8-50mm之间任意调整。6片硬质合金刀片环形排列，快速切割出均匀的凹槽。开槽宽度可由更换刀片或调整垫片数量实现。

4、安装固定

开槽机可直接放置于驾驶员左侧的承载板上，并能通过电动吊装机安全装卸。

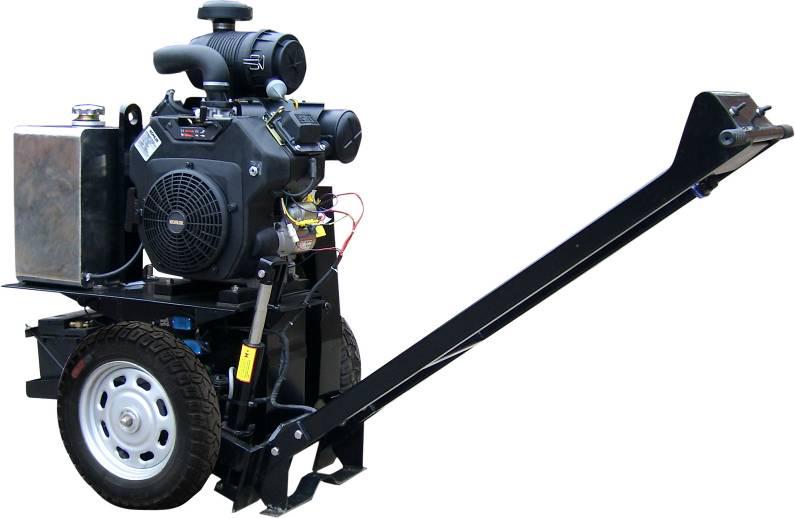

5、局部图析

1）、 配用美国原装进口25马力KOHLER（科勒）双缸汽油发动机，超强动力可加快施工速度及施工效率，避免开槽不均或破口现象。燃油箱容量：25升；功率：25马力

2）、配置有KOHLER公司最新专利技术双元净化器及三级空气过滤装置，增加空气净度，防止发动机吸入灰尘，而降低发动机的磨损，有效延长发动机寿命；



3）、安全防护，本机操作手柄上安装有紧急停机开关，3秒停机，防止因操作不当造成的安全隐患。

4）、高级免维护电瓶，寿命更长，工作期间可自行充电，更省心、更耐用、更快捷；

5）、电动升降推杆最大行程达到150mm，可满足不同深度的开槽要求。

6）、防尘链长度：150mm  防尘链宽度：330mm   防尘档板尺寸：300×260mm,可有效防止开槽作业所产生的碎石飞溅，确保施工作业安全；



7）、防尘链的正前方置有防尘板，有效地解决了扬尘现象，满足了施工期间对城市环境保护的要求。



8）、测油标尺；



9）、裂缝跟踪指示器，能使开槽机准确的沿裂缝进行跟踪开槽；



10）、双轮式刀盘可保证切割刀片运行平稳，开槽整齐美观；





11）、开槽深度通过电动推杆在0-50mm之间自由调整；开槽宽度可在8-50mm之间任意调整。6片硬质合金刀片环形排列，快速切割出均匀的凹槽。刀片厚度规格有：8 mm、10mm。直径规格：120mm可根据客户要求任意配置，开槽宽度可由更换刀片或调整垫片数量实现。









12）55w照明灯，可供夜间安全施工；



13）马鞍型稳定拖板，作业时稳固，易于操作。

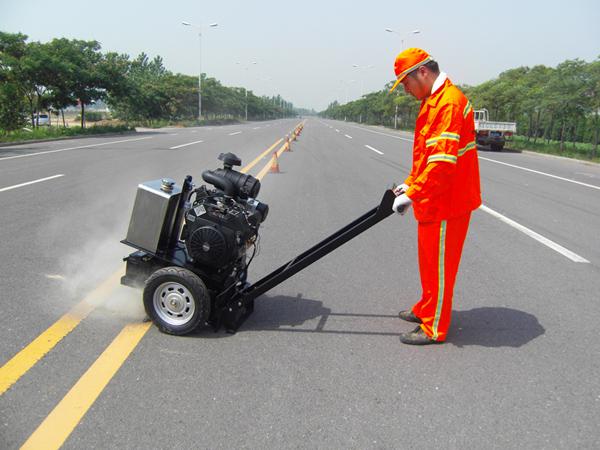

5、开槽施工图
