一、乳化沥青的改性工艺

乳化沥青的改性生产工艺可以分为四类：1.制作出乳化沥青后掺加胶乳改性剂，即先乳化后改性；2.将胶乳改性剂掺配到乳化剂水溶液中，然后与沥青一起进入 胶体磨制作出改性乳化沥青；3.将胶乳改性剂、乳化剂水溶液、沥青同时放入胶 体磨制作改性乳化沥青；4.将改性沥 青进行乳化，制作出乳化的改性沥青。

剂皂液一起通过胶体磨制成普通的乳化沥青，再通过机械搅拌将胶乳状的改性剂 加入到乳化沥青中，制成改性的乳化沥青。该方法的优点是，对设备要求不高，缺点是是适合胶乳状的改性剂。

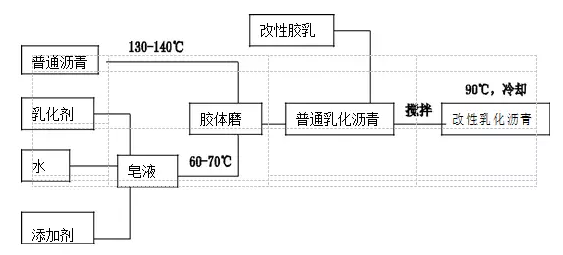

                           先乳化后改性方法制作改性乳化沥青示意图

边乳化边改性是国外常用的一种制作改性乳化沥青的方法。典型的生产工序是将改性剂掺配到乳化剂皂液中，然后将“改性”的皂液与沥青一起进入胶体磨，制成改性 乳化沥青；或者不是将改性剂预先惨加到乳化剂皂液中，而是单独放到一个罐中， 最终在泵送管道中与乳化剂、酸、水等混合后再与热沥青一起进入胶体磨。

将胶乳改性剂惨加到皂液罐的方法，其优点是与生产普通乳化沥青的工艺完 全相同，不需要对生产设备做任何改动；缺点是用该方法生产改性乳化沥青时， 改性剂的计量受到一定限制，且要求改性剂胶乳能够耐受皂液的 PH 值。而将胶乳改性剂通过管道直接连接到胶体磨的方法可以克服上述缺点，但要求对普通乳 化沥青设备进行必要的改进后方可用于改性乳化沥青的生产。

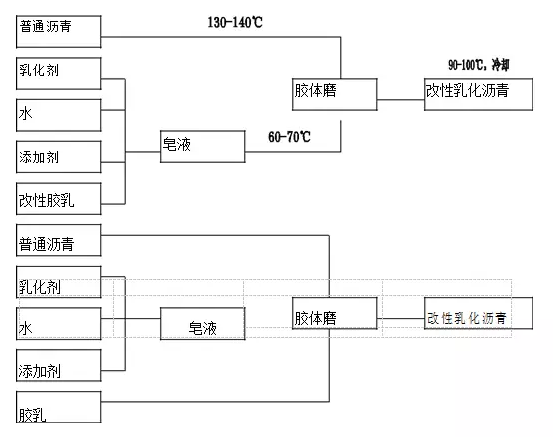

                          边乳化边改性方法制作改性乳化沥青示意图

先改性后乳化的方法是将现成的改性沥青加热到一定温度，成为流淌状态后再与皂液一起进入胶体磨，制成乳化的改性沥青。生产工艺见图

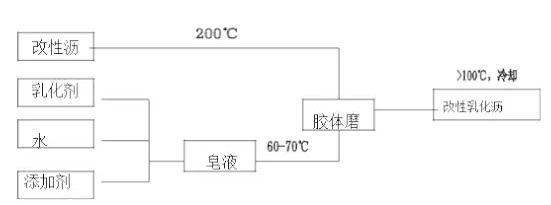

                             先改性后乳化方法制作改性乳化沥青示意图

“在各种改性剂中，SBS 对热拌沥青混合料的改性效果是最好的”，受这一观点的影响，国内也普遍认为 SBS 对乳化沥青的改性效果应该改也是最佳的， 于是在没有胶乳状 SBS 的情况下，国内出现了想法设法乳化 SBS 改性沥青现象。

这种将改性乳化沥青进行乳化的方法，在美国，欧洲等都有一定程度的应用。据法国某化学技术公司人员介绍，法国有时候会采用 SBS.EVA 改性的沥青 进行乳化，但是为了减少改性沥青乳化的难度，其有一种专门的乳化剂产品， 该产品直接惨加到沥青中，可以降低改性沥青的黏度，以方便改性沥青乳化。

但是按照国外的经验，这种改性乳化沥青的制作工艺，除了工艺繁琐，对 材料设备要求高等缺点外，生产出的改性乳化沥青用于拌和类型的施工（如微 表处）时，其使用效果不够理想。这是因为，使用改性沥青生产出的乳化沥青， 改性剂分布在沥青微粒内部，当乳化沥青破乳后无法形成连续的空间网架结 构。

国内某乳化沥青生产单位采用进口乳化沥青设备，进口乳化剂和某知名品牌的SBS改性沥青，生产出乳化的改性沥青用于微表处，发现微表处混合料成型速度很慢，施工性能明显不及乳化的重交沥青。

二、使用改性沥青制作改性乳化沥青

尽管将改性沥青进行乳化的难度很大，但是目前我国国内工程人员对这方面的尝试抱有很高的热情，因为毕竟这是乳化剂的乳化能力和乳化沥青设备技术 水平的体现。这种乳化的改性沥青，在我国的不少地方也得到了应用，其路用 效果还需要做进一步的研究和验证。

三、使用胶乳改性剂时不同改性工艺的对比

国内有资料认为，用边改性乳化方法制作的乳化沥青具有黏度大，固含量高、 储存稳定性好等特点，先乳化后改性制作的改性乳化沥青的储存稳定性较差，经 过一段时间后胶乳会发生分离、沉淀，形成乳白色分离层。但是实际上，在很多 情况下是先改性后乳化的储存稳定性不及先乳化后改性；也有单位试验发现，三 种制作方法得到的改性乳化沥青的储存稳定性相差不大，并且认为，由于改性剂 胶乳颗粒细微，即便是经过胶体磨也不可能被进一步剪切，因此没有实质上的意 义。

据国外某乳化沥青生产设备制造厂商技术专家介绍，他们原先生产的改性乳化沥青生产设备，胶乳改性剂管道是接在胶体磨前面的，改性乳化沥青的制造工 艺自然是边乳化边改性的；但现在生产的产品全部将胶乳管道接到了胶体磨的后面，改性乳化沥青制作工艺变成了先乳化后改性，因为他们研究认为，先乳化后改性的方法效果更好。

目前，在国际上上述方法都有使用，我国各改性乳化沥青生产单位都是根据自身设备情况选用不同的改性工艺，且制作出的改性乳化沥青没有发现明显的优劣差异。从目前各厂家的生产情况看，几种方法没有本质差别。
